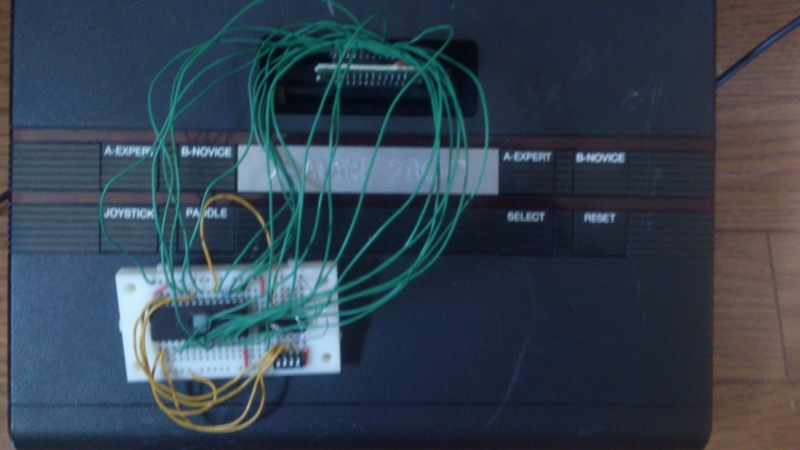

ふとATARI 2600用POPEYEのカートリッジを分解して、MASK ROM(24pin)のかわりに、EPROM 27C64～27C512(28pin)を載せてみようと思いました。
D0-D7、A0-A11はそのまま。A12-A15(0000～1111)にDIPスイッチをプルアップでつなげてバンクセレクト。VCC-VCC、GND/OE-GND、CEは7404(hex inverter)で反転してCEに結線する。 カートリッジ側のA12はNCとしました。
DIP--01 ###### 28---VCC DIP--02 ###### 27---DIP A7---03 ###### 26---DIP A6---04 ###### 25---A8 A5---05 ###### 24---A9 A4---06 ###### 23---A11 A3---07 ###### 22---GND A2---08 ###### 21---A10 A1---09 ###### 20---CE(7404) A0---10 ###### 19---D7 D0---11 ###### 18---D6 D1---12 ###### 17---D5 D2---13 ###### 16---D4 GND--14 ###### 15---D3
念のためカートリッジ(MASK ROM)側を追記しました。
A7---01 ###### 24---VCC A6---02 ###### 23---A8 A5---03 ###### 22---A9 A4---04 ###### 21---NC A3---05 ###### 20---CE(7404) A2---06 ###### 19---A10 A1---07 ###### 18---A11 A0---08 ###### 17---D7 D0---09 ###### 16---D6 D1---10 ###### 15---D5 D2---11 ###### 14---D4 GND--12 ###### 13---D3
