PIONEER PX-7でMSX-DOSを動かす

PX-7本体が3台に増えました(笑)それくらい大好きなPX-7ですがメモリが32KBという欠点があります。そうMSX-DOSが動かないので楽しさ半減です。

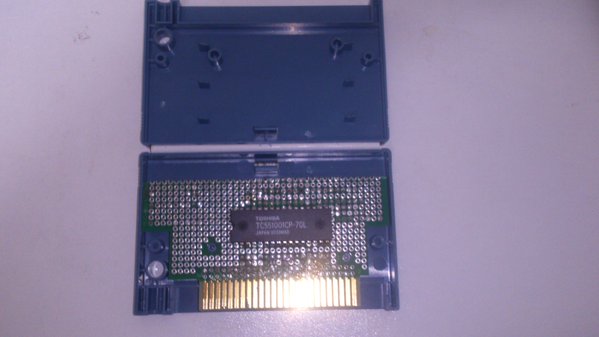

そこで128KB SRAM(TC551001CP-70L)を使って、64KB 拡張RAMカートリッジを作ってみました。

f:id:tanam:20151123065147j:image:w360

カートリッジスロットはここを参考にしました。

http://www31.atwiki.jp/tagoo/pages/16.html

TC551001CP  PX-7
PIN 1  NC
PIN 2  A16  GND
PIN 3 A14  A14
PIN 4 A12  A12
PIN 5 A7   A7
PIN 6 A6   A6
PIN 7 A5   A5
PIN 8  A4   A4
PIN 9  A3   A3
PIN10  A2   A2
PIN11  A1   A1
PIN12  A0   A0
PIN13  D0   D0
PIN14  D1   D1
PIN15  D2   D2
PIN16  GND  GND
PIN17  D3   D3
PIN18  D4   D4
PIN19 D5   D5
PIN20 D6   D6
PIN21 D7   D7
PIN22 /CE  /SLTSL
PIN23 A10  A10
PIN24  /OE  /RD
PIN25  A11  A11
PIN26  A9   A9
PIN27  A8   A8
PIN28  A13  A13
PIN29  R/W  /WR
PIN30  CE2  /IOREQ
PIN31  A15  A15
PIN31  VCC  VCC
            SW1
             |
            SW2

必要な基盤は電子部品通販M.A.D.で購入しました。

http://cart04.lolipop.jp/LA04528673/?mode=ITEM2&p_id=PR00101241777

MSX用ユニバーサル基板 1,575円

必要なICはオークションで購入しました。

TC551001CP-70L 300円
