ぴゅう太カートリッジをダンプする その２

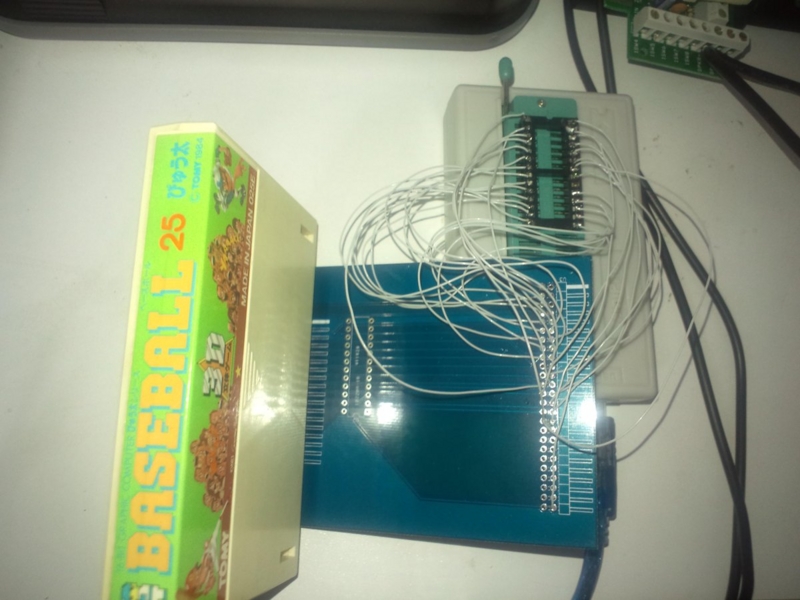

似非ゲームアダプタ作りました。

http://d.hatena.ne.jp/tanam/20170226/1488067414

カートリッジをダンプするのは、初代ぴゅう太背面の拡張スロットの部分を以下で配線します。

http://www43.tok2.com/home/cmpslv/Pyuuta/EnrPt.htm

       27C512       PYUTA
PIN 1  A15          A0
PIN 2  A12          A3
PIN 3　A7           A8　
PIN 4　A6           A9
PIN 5　A5           A10
PIN 6　A4           A11
PIN 7　A3           A12
PIN 8  A2           A13
PIN 9  A1           A14
PIN10  A0           A15
PIN11  D0           D7
PIN12  D1           D6
PIN13  D2           D5
PIN14  GND          GND
PIN15  D3           D4
PIN16  D4           D3
PIN17  D5           D2
PIN18  D6           D1
PIN19　D7           D0
PIN20　/CE          NC
PIN21　A10          A5
PIN22　/OE          /DBIN
PIN23　A11          A4
PIN24  A9           A6
PIN25  A8           A7
PIN26  A13          A2
PIN27  A14          A1
PIN28  VCC          VCC

ROMライターで27C512(64KB)として読んでバイナリエディタで切り出せばOKです。

http://d.hatena.ne.jp/tanam/20160106/1452032761

32KB(4000-BFFF)
16KB(8000-BFFF)
8KB(8000-9FFF)
